安徽整體式球閥

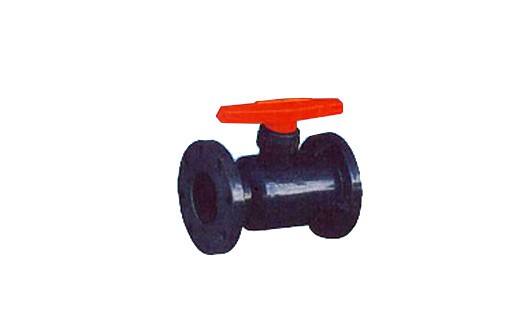

　　整體式球閥

　　一、使用范圍及結構特點：

　　適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14°C-100°C、-40°C-140°C。 全部零件采用RPP或PVDF注塑件組裝成型，耐腐蝕性能優良。 密封圈采用F4.耐腐性能優異，延長使用壽命。轉動靈活、使用方便。 整體式球閥泄漏點少，強度高，聯接式球閥裝拆方便。 ?

　　球閥的安裝使用：

　　1.兩端法蘭與管路聯接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。

　　2.順時針方向旋轉手柄為關閉，反之為開啟。

　　3.只可作斷流、通流，不宜作流量調節。

　　4.含硬顆粒液體容易使球表面劃傷。

　　二、產品結構示意圖及安裝尺寸表

　　1.安裝尺寸表

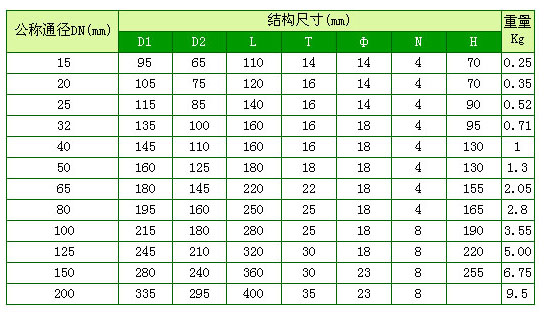

　　★ 型號Q41F-6S Q41F-10S法蘭連接

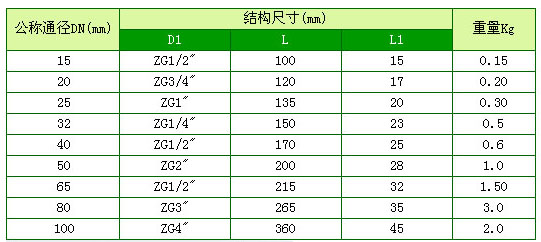

★ 型號Q11F-6S Q11F-6F 螺紋連接

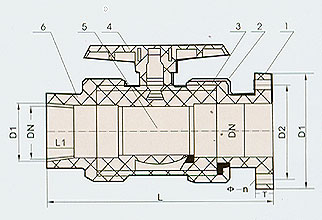

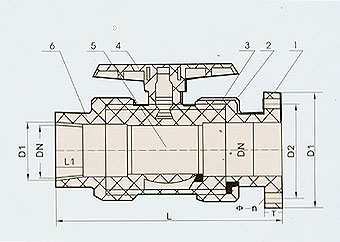

　　2.產品結構示意圖?

　　1、閥體 2、球體 3、閥桿 4、手柄 5、閥蓋 6、密封圈 7、密封座 ?

　　1、連接法蘭 2、壓緊螺母 3、閥體 4、手柄 5、閥球體 6、螺紋接管
